Характеристики
Артикул
—
003Z5703R3
Макс. рабочая температура
—
120 °С
Вес товара (нетто)
—
1.99
Высота товара
—
18.6 см
Глубина товара
—
8.5 см
Ширина товара
—
9.8 см
Все характеристики
37 093.90 ₽/шт
Варианты цен
37 093.90 ₽/шт
Цена указана с учетом НДС 20%
Есть в наличии
Нашли дешевле? Звоните
В корзину
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики

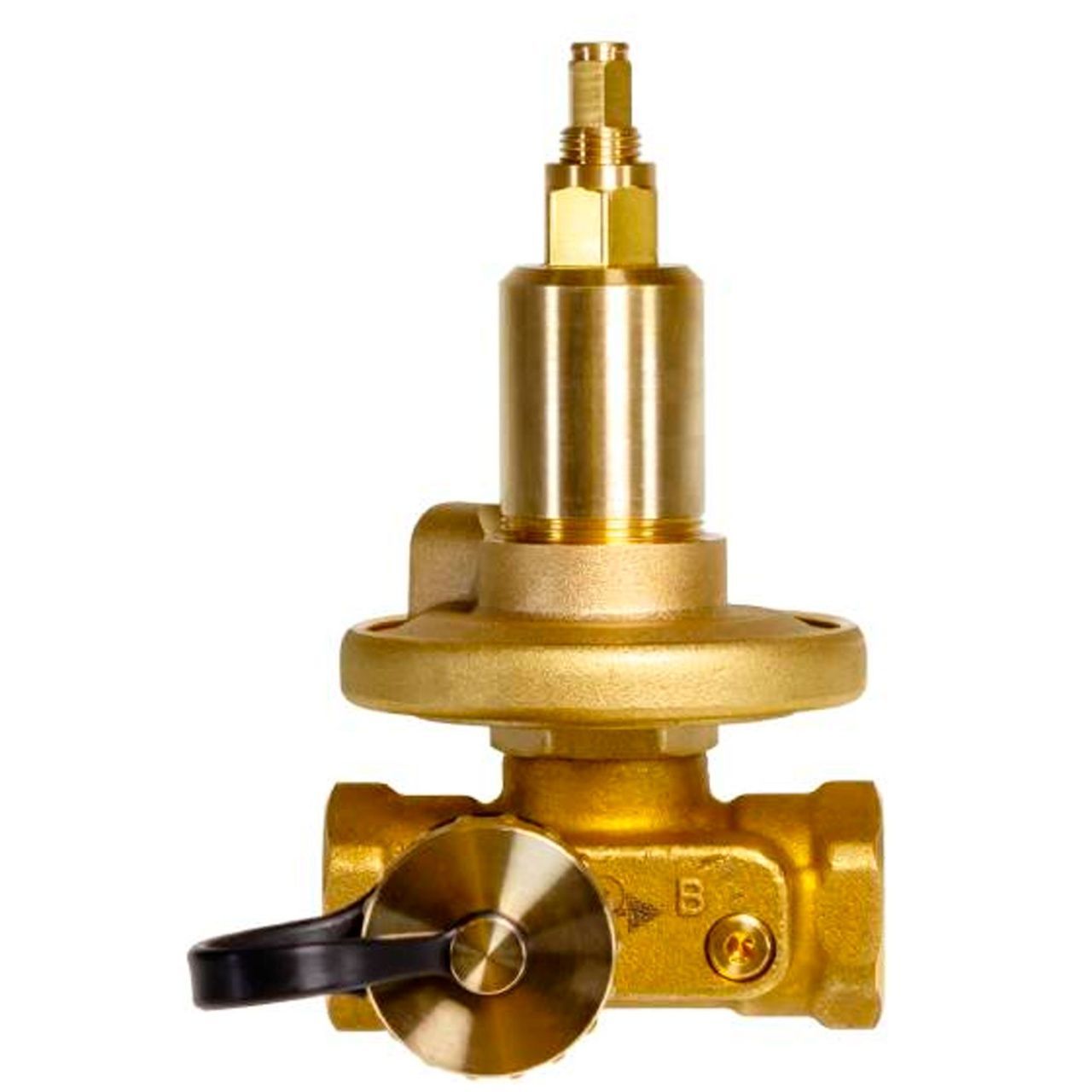

Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они астраиваются в процессе наладки системы. Положительное давление от подающего трубопровода системы передается по импульсной трубке, присоединенной к штуцеру (5), в пространство над мембраной (7).
Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3 (8). Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3 (4). Клапаны APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины. Настройка производится вращением настроечного шпинделя (2), сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа).
Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает. Если текущая настройка клапанов APT-R3 неизвестна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапана APT-R3 будут настроены на 0,25 бар (25 кПа). Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.
Характеристики
Артикул
003Z5703R3
Макс. рабочая температура
120 °С
Вес товара (нетто)
1.99
Высота товара
18.6 см
Глубина товара
8.5 см
Ширина товара
9.8 см
Эксклюзив
Нет
Применение и соответствие
Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они настраиваются в процессе наладки системы.
Макс. рабочее давление
16 бар
Вес товара с упаковкой (брутто)
2.15
Высота упаковки товара
20 см
Глубина упаковки товара
10 см
Ширина упаковки товара
11 см
Тип резьбы
Внутренняя
Материал уплотнителей o-ring
EPDM
Тип соединения
Резьбовое
НС-код
НС-1712395
